用途

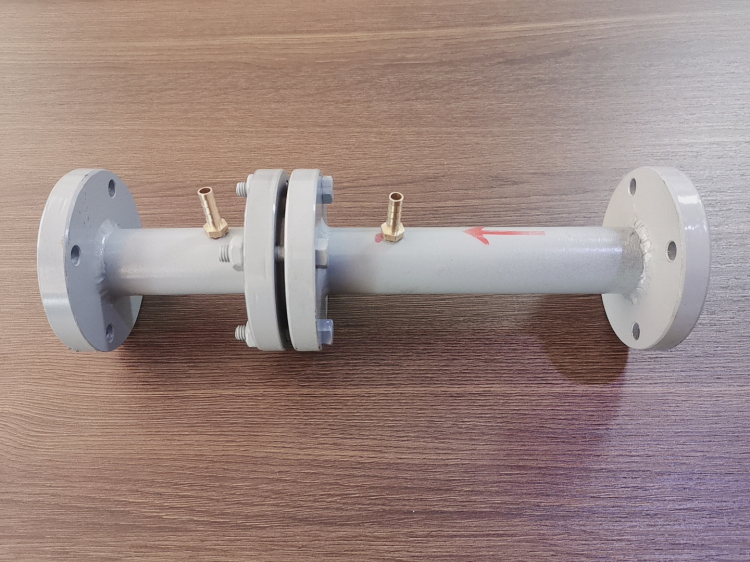

徑距取壓法孔板流量計,是煤礦抽放瓦斯計量用的節流裝置,其結構簡單,安裝精度高。
結構組成

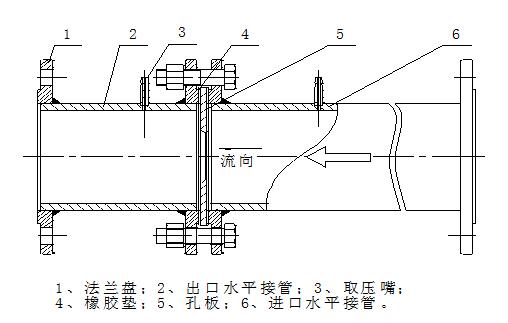

徑距取壓法孔板流量計主要由孔板、進氣端接管、法蘭盤、橡膠墊、測量嘴及出氣端接管等組成(如下圖所示)。
主要技術參數
1、公稱通徑:DN50-DN1000
2、依據**標準GB/T2624-2006進行設計制造。
3、被測介質溫度:-20℃~+60℃
安裝使用注意事項
如上圖所示,使用安裝注意事項如下:
1、可水平、垂直安裝,應保證進口水平接管(長管)與出口水平接管(短管)連接正確,且每處法蘭盤連接處不得有泄漏。
2、進、出口水平接管連接好無泄漏后,將兩個取壓嘴與U形壓差計連接并保證無泄漏后便可進行讀取壓差,計算流量。
